EMC測試項目之工頻磁場
概述
依據標準:
IEC 61000-4-8/GB T 17626.8:工頻磁場抗擾度試驗 工頻磁場是由設備附近導體中的工頻電流或附近的變壓器泄露產生的騷擾產生,對于附近的導體產生的工頻磁場,分為兩種情況:
正常運行條件下,產生穩定的磁場,幅值較小。

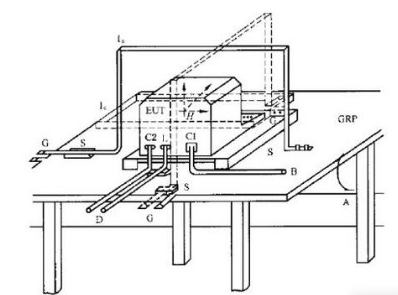

故障條件下的電流,產生幅值較高,持續時間較短的磁場,可能造成保護裝置,如熔斷器動作。實驗室模擬工頻磁場和脈沖磁場測試時,由信號源產生相應電壓信號,經電流互感器將信號傳遞給1m x 1m磁場線圈,從而產生標準磁場進行測試。
工頻磁場測試等級
等級 | 工頻 / 脈沖磁場強度(A/m |
1 | 1/- |
2 | 3/- |
3 | 10/100 |
4 | 30/300 |
