高壓輸電需要防燃燒，日常生活中的電路、電纜等也需要加強整體的阻燃性，來保證日常生活的電路安全。

 電線一般采用塑料來對電路進行絕緣，但是塑料是很容易燃燒。因此，想要保證電路的安全就需要使用復合性材料。一般情況下，大部分電線電纜廠都會添加三氧化二銻來增強材料的阻燃性。

 三氧化二銻屬于添加型阻燃材料，自身并沒有抗燃燒的性質(zhì)，需要和鹵化物共同存在的情況下產(chǎn)生一定的協(xié)同效果，增強材料的抗燃燒性。在鹵化物和三氧化二銻共同存在的時候會發(fā)生反應生成鹵化銻和鹵氧化銻（SbCl3和SbOCl）等可揮發(fā)性氣體，這些氣體就有隔絕氧氣的作用，可以有效減少材料周圍的氧含量。在隔絕氧氣后，就不會再發(fā)生燃燒的現(xiàn)象了。

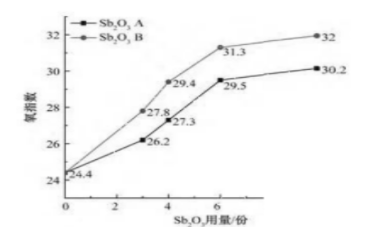

然而，并不是電纜材料中三氧化二銻的含量越高就越好，在符合正常的標準后還是要考慮成本的。電纜的抗燃燒性通常用氧指數(shù)來表現(xiàn)，氧指數(shù)越高就說明抗燃燒性越高，上面圖像就是兩種三氧化二銻的含量與氧指數(shù)的關(guān)系圖，當三氧化二銻到一定含量之后氧指數(shù)增長就已經(jīng)減緩，因此考慮成本的前提下，可以適當調(diào)整三氧化二銻的含量。

 上面有二根線條，同樣是添加三氧化二銻，但是圖線的氧化指數(shù)卻不同，這是因為不同的廠家的三氧化二銻成分不同，因此造成的效果也不相同。

 鹵素的危害

 根據(jù)許多科學研究顯示，鹵素系阻燃劑已經(jīng)成為日常環(huán)境中到處擴散的污染物，且對于環(huán)境與人類的威脅日益升高。

 無鹵測試-而制造、循環(huán)回收、或拋棄家電及其它消費性產(chǎn)品的行為，則是造成這些污染物釋放到環(huán)境的主要途徑。為保護環(huán)境，某些鹵素系阻燃劑已經(jīng)不能使用在電器產(chǎn)品和房屋建材的塑料材料部份 (此泛指塑料的表面/外殼)。塑料材料中禁用鹵素系阻燃劑的原因是此種阻燃劑無法回收使用，而且在燃燒與加熱過程中會釋放有害物質(zhì)，威脅到人類身體的健康、環(huán)境和下一代子孫。

 在塑料等聚合物產(chǎn)品中添加鹵素用以提高燃點，優(yōu)點是燃點比普通聚合物高，燃點大概在300度，燃燒時會散發(fā)出鹵化物氣體，無鹵報告，并迅速吸收氧氣，從而使火熄滅。但是缺點是散發(fā)出的氯氣濃度較高時，會引起能見度下降，導致人員無法識別逃生路徑，同時氯氣具有很強的毒性，影響到人的呼吸系統(tǒng)。此外，含鹵聚合物燃燒時放出的鹵素氣體在與水蒸氣結(jié)合時，會生成腐蝕性有害氣體鹵化氫，對設(shè)備以及建筑等會造成腐蝕。
