漏電流和電氣強度測試
1) 漏電流的測量步驟:
- 等被測物進入熱平衡狀態后, 用漏電流表和指定測量回路開始進行測量, 測量回路的要求見標準的Figure 1,Figure 2或 Figure 3 ,Figure 4；
- 首先將開關到Power OFF 狀態, 切換不同極性, 測得兩個數據,然后將開關ON, 切換不同極性, 測得兩個數據；
2) 電氣強度測試步驟:
- 對于單相供電設備, 先按照標準中的Figure 5連接測試回路馬達驅動型產品和三相供電產品直接在斷電情況下測試；

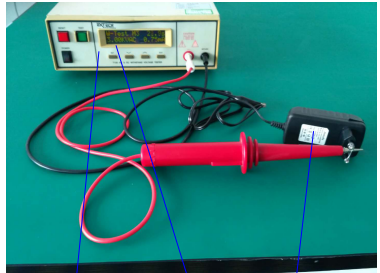

- 打開高壓測試儀, 進行自校: 將12KΩ的電阻連接到高壓儀的輸出兩端, 崩潰電流值設定在100mA, 當電壓調至1000V時, 高壓儀應顯示絕緣崩潰；
- 依照下表2中的值調節高壓輸出值, 保持1分鐘。
