1.目的
建立統一的鹽霧實驗接收標準，確保實驗結果的準確傳遞。范圍2
所有的五金件來料、制成品;電鍍件;螺絲等對防銹有要求的產品及零部件。3.允收標準
3.1實驗條件:
| 實驗箱溫度 | 收集量 | 實驗時間 | 試劑(鹽水) | ||
| 35℃ | 1-2m1/h | 24hours | 比例 | 比重 | PH 值 |
| 5% | 1.026-1.041 | 6.5-7.2 | |||

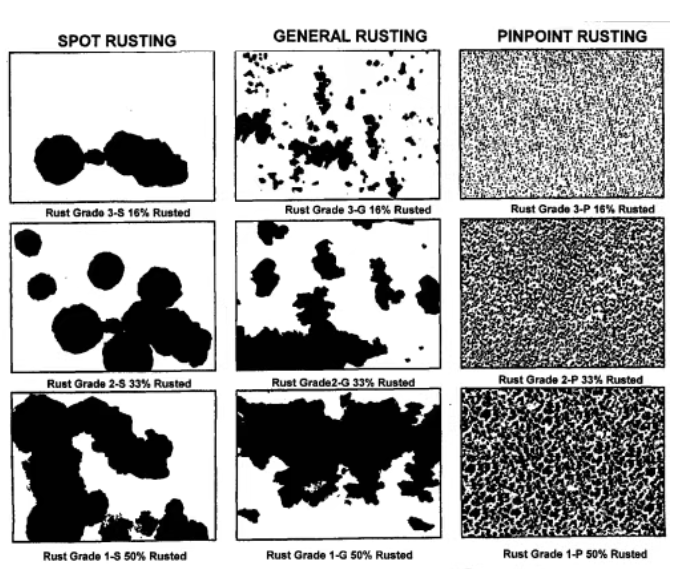

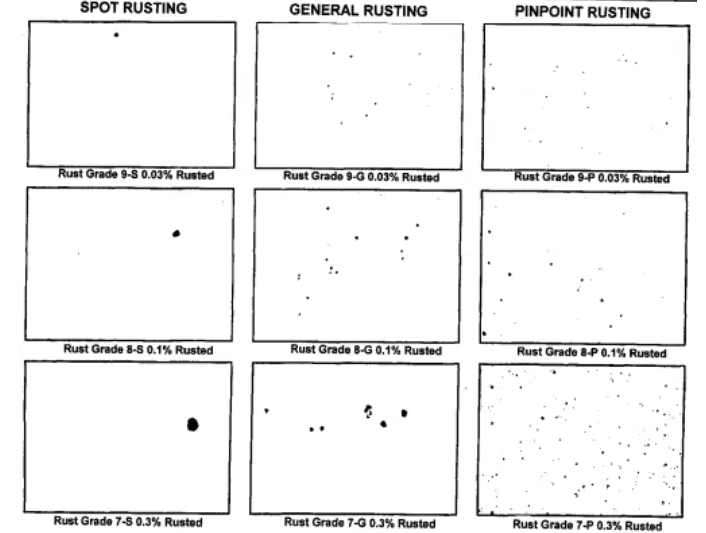

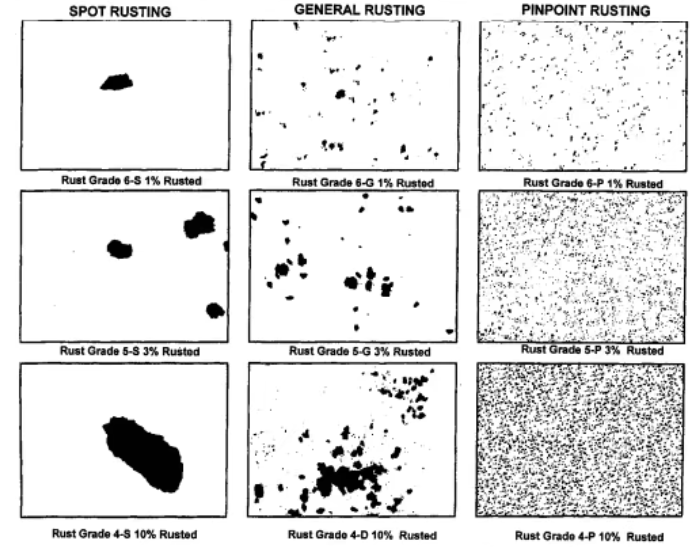

3.2 如下表所示，原材料來料實驗接收標準按FIG1中“6”級(0.3%至1%)標準，加工后的成品或半成品按 FIG2中“5”級(1%至 3%)標準;標準樣式見下頁 FIG1、FIG.2FIG3所示(0-10級)。
生銹級別及外觀描述
| 生銹級別 | 生銹面積百分比 | 外觀樣式 | |||
| 點狀 | 片狀 | 微小點狀 | 混合型 | ||
| 0 | 大于 50% | / | / | / | / |
| 1 | 33%至 50% | 10-S | |||
| 2 | 16%至 33% | 9-S | 9-G | 9-P | 9-H |
| 3 | 10%至16% | 8-S | 8-G | 8-P | 8-H |
| 4 | 3%至 10% | 7-S | 7-G | 7-P | 7-H |
| 5 | 1%至 3% | 6-S | 6-G | 6-P | 6-H |
| 6 | 0.3%至1% | 5-S | 5-G | 5-P | 5-H |
| 7 | 0.1%至 0.3% | 4-S | 4-G | 4-P | 4-H |
| 8 | 0.03%至 0.1% | 3-S | 3-G | 3-P | 3-H |
| 9 | 0.01%至0.03% | 2-S | 2-G | 2-P | 2-H |
| 10 | 小于 0.01% | 1-S | 1-G | 1-P | 1-H |
注解:
點狀(Spot):試件表面的少數區域出現較大的點狀生銹。片狀(General):試件表面的較大面積的片狀生銹。微小點狀(Pinpoint):試件表面散布的極細小的斑點狀生銹。混合型(Hybrid):包括點狀、片狀、微小點狀幾種現象同時存在的生銹
實驗室驗收標準
